石材栏杆图纸石栏杆施工图_花岗岩护栏设计效果图

我们是专业的石栏杆设计制作厂家,石材栏杆的施工图纸是一个重要的环节,一般的甲方都看石栏杆效果图,以及尺寸设计图,很少用到石栏杆施工详图,有时候甲方还给提供CAD格式的石材栏杆施工详图,大部分甲方提供的施工详图还是合理的,不过有时候考录到制作成本,设计的虽然合理,但是成本太高,超出预算这样的施工详图也很多,我们就把常用的施工详图分析一下。

  1. 山水浮雕栏杆设计图

 下图石栏杆图纸浮雕内容是山水和文字古诗,山水石栏杆石材一般选用青石雕刻,青石栏杆适合表现山水、古诗,雕刻出来更有意境,青石颜色青灰,仿古石栏杆都是青石制作的,下图是石栏杆柱头雕刻的是祥云和仰莲,配合中间的宝瓶,属于经典石栏杆设计样式。

2、花岗岩护栏-精美花鸟浮雕栏杆设计图

下图石栏杆雕刻内容是花鸟石栏杆,雕刻的梅兰竹菊、春夏秋冬更加贴近生活,属于精美浮雕,上图的山水护栏要在方寸之间表现出山川的雄伟气势,两种石栏杆属于不同的雕刻风格,栏杆柱子雕刻简洁的素方柱头,雕饰古汉纹,整体布局疏密结合,更有独特的风格。

3、北京颐和园景桥石栏杆图片样式

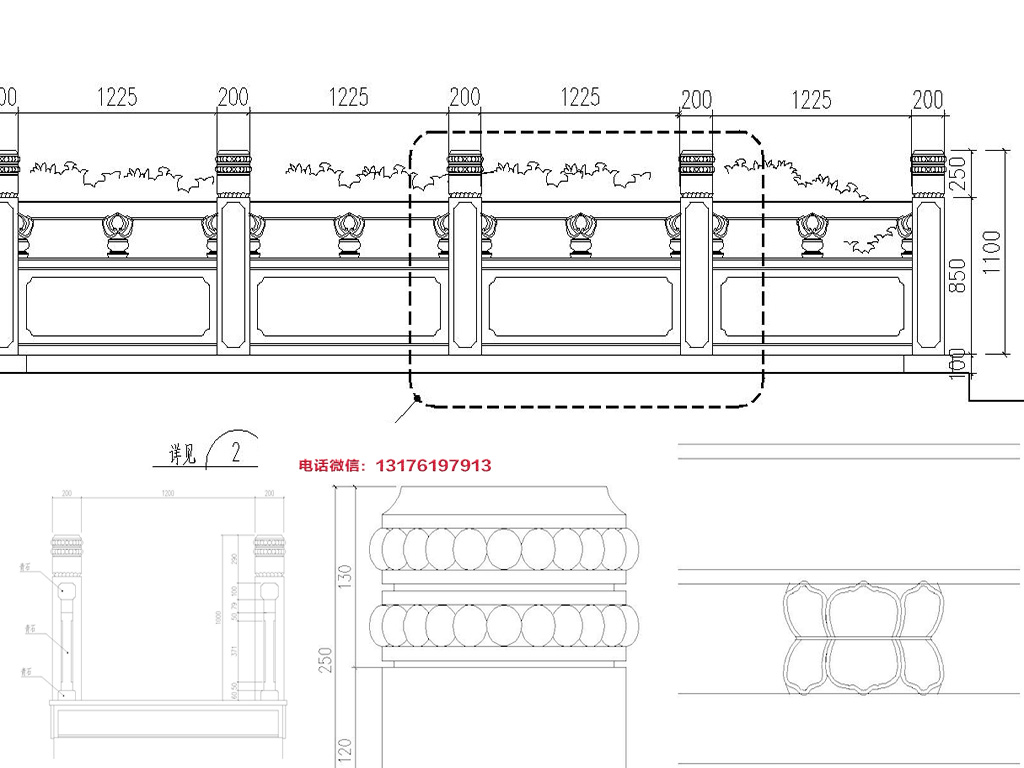

下图是一组石栏杆cad设计详图,栏杆的各种详细尺寸、制作结构都标注得很清晰,石栏杆柱头是石榴柱头,北京颐和园的汉白玉桥栏杆很多也是这种样式,石栏板采用简洁的没有浮雕的方框图形,北京故宫汉白玉栏杆、北京颐和园、天坛等很多地方都是这种石栏板,这种石栏杆有毒他的对称美,很多古建筑使用这种栏杆图片样式。

4、寺院古建筑花岗岩护栏栏杆效果图样式

寺院石栏杆中有太多的栏杆精品,寺院一般都使用的石材建筑比较多,对石栏杆的质量要求也更严格,寺院很多石栏杆都是花岗岩制作,花岗岩材质粗狂大气,更有禅意,寺院栏杆浮雕一般都是浮雕莲花、佛教八宝、等佛教文化图案,这些图案经过古代的石雕工匠一步步雕刻提炼,传到现在的石栏杆厂家手中基本已经很成熟了,只要用心制作,栏杆样式、浮雕内容都是雅俗共赏,请看下图寺院栏杆效果图设计。

5、故宫太和殿石栏杆图片样式

下图石栏杆cad石栏杆尺寸图根据故宫太和殿的石栏杆也是设计的,尺寸比他的小,基本符合故宫太和殿栏杆的比例,栏杆柱头也是祥龙栏杆下的须弥座也是根据青石须弥座改进的,又在中间雕刻雕刻了传统的吉祥图案。

6、古建筑石栏杆设计图

下图是我们制作的合肥中筑职业发展有限公司承建的棠溪人家中的石栏杆,图纸是北京的一家设计公司制作的。

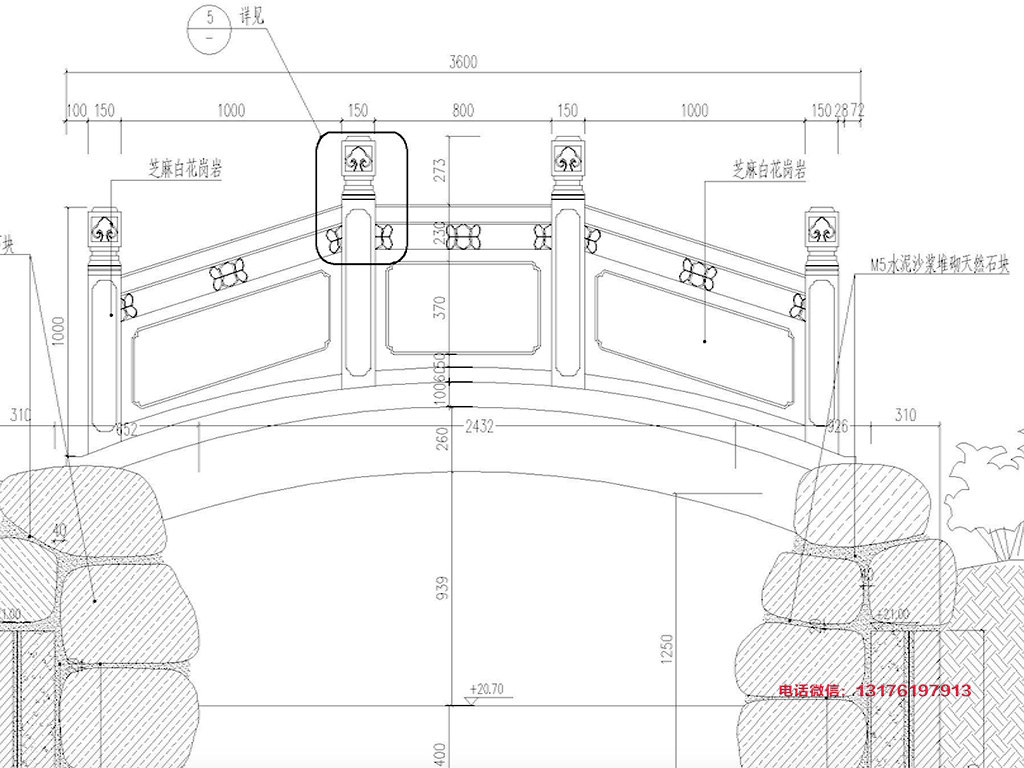

7、石拱桥制作

古代石拱桥砌拱,拱券的砌筑方法,主要为并列砌筑、横联砌筑及派生出来的其他砌法。横联砌筑是运用最广泛的排列方式,它将卷石横向垒砌,由此产生横向间压实联合的功效,从中又可以衍生出镶边、框式、镶框组合以及分节并列式。并列砌筑是由许多独立拱券并列而成,采用石块之间相互勾连(凹凸榫卯)或腰铁等方法来联结各独立拱券。这种排列方式的好处是石块制作要求较低,拼接较为方便,但是横向上的牵引力较弱,全拱容易松散使两侧拱券向外倾斜。建于北宋大中祥符七年(1014 年)的江西庐山栖贤桥为并列拱券,每列拱石用公母榫相衔接,不用灰浆,石工奇特。

现代的石拱桥制作很方便,一般都是水泥发好拱桥大型以后,外边铺装或者干挂石材,最后安装石栏杆。下图就是现代石拱桥制作后的效果。

8、石栏杆和周围环境

设计完美的石材栏杆效果图或者石护栏图纸,应该与周围环境相结合,与环境交融,独立于环境但彼此互补,和超越于环境之上。根据不同的环境特征,石材栏杆、护栏设计效果必须处理好与自然或其他建筑物的关系。

   石栏杆护栏的设计制作一般都是有栏板和扶手构成,中间宝瓶虚空部分构成实与虚的对比。哲学意义上,宝瓶所的虚的部分比实体部分更具魅力。《老子》哲学思想中称其为“当其无,有之用”。实体的石栏板,在平整如镜的水面上形成虚的倒影,涟漪微荡,桥影开始变动、荡漾,这实与虚、静与动的两个桥形象,予人美感。

作者:欧阳广彬

版权属于: 长城石雕厂(http://www.shidiao136.com/shilangan/)版权所有。

转载时必须以链接形式注明作者和原始出处及本声明。
