清代陵寝石雕牌坊门制度与做法


发布时间:2012-10-23 00:00:04 阅读:4422

清代陵寝石雕牌坊门制度与做法

    一、清代各朝皇帝陵墓都修建了石雕牌坊,为清代皇陵的重要组成部份.因历朝制度变迁,各帝陵配置牌楼门的制式与数量未能尽行规划统一。

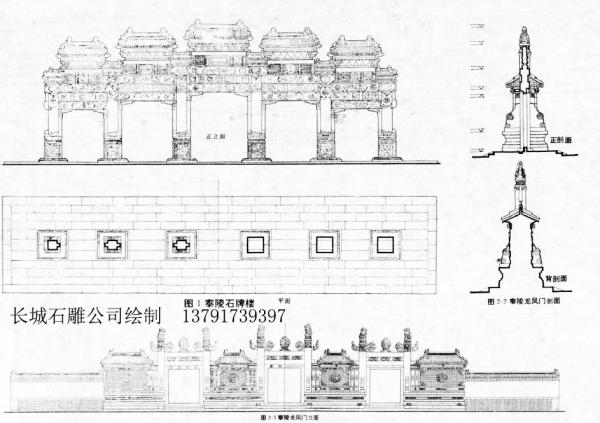

    就样式而言,清代皇陵石雕牌坊分六类:

1、 龙凤门牌坊

2、一门石雕牌坊

3、三门三楼石雕牌坊

    4、三门五楼石雕牌坊

5、五门五楼石雕牌坊

6、五门十一楼石雕牌坊





                                                                                                     清代历朝帝陵建置的各类石雕牌坊门,除各座龙凤门、五间六柱五楼木石雕牌楼门及二柱门原构木质门靡多已报毁无存外,其余各部至今俱有完好遗存。且在清代内廷工程档案图籍中,尚有大堪与实物遗存相对照的工程籍本、画样(设计图)、乃至照片传世,其中尤以晚清诸陵更为详备,可资研究利用。



  通过长城石雕厂已经取得的研究成果表明,在方法上,既通过实物测绘,也发掘和利用能与实物参照的对应清代档案图籍,并根据有关工程籍本所载录数据信息推算复原作图,以实测成果及清代有关画样加以验证,可以较好地解决以往有关清代建筑研究中始终存在的两个间题:一是“最费劲最感困难的也就是在辨认、记忆及了解那些铁杂的各部构材名称及详样,”二是因实物研究同传世工程籍本研究脱节,以至后者有“许多怪异名词,无由知道其为何物,什么形状,有何作用”而难以利用,殊被冷落,鲜有系统深入的发掘、整理和研究。相信,如果对尚存丰富档案图籍可资参照研究的清陵其它各类建筑以及清室宫宅、坛庙、园囿等建筑也开展这种综合方法的研究,是可望得到新的突破和进展,在各石雕牌坊建筑构材名称判释、结构详样剖析与做工工艺探究等方面,同时,也可在发掘整理和研究清代建筑工程籍本和画祥方面,引出更为丰富的成果。



  下面,仅以定陵工程中五间六柱五楼木石牌楼门为例,介绍通过实物并应用有关工程档案推算复原作图进行研究所获得的成果。



  定陵石雕牌楼门动土于咸丰八年(1558年),建成于同治三年(1564年)。一九八五年,由清东陵文物管理处落架重修,嘉祥长城石雕厂设计师在施工现场对落架后的木、石、瓦诸作各部构材作了实测及摄影。此后,于中国第一历史档案馆阅检了《平安峪定陵石雕牌楼门壹座五间销算》及《平安峪定陵石雕牌楼门壹座五间油画销算》等销算黄册。这些销算黄册,系该工程完竣时,详核工程耗用工料银两,缮具呈奏、钦准核销的工程决算。因核销之需,内中琐细罗列各作构材尺度、形制、做法、用料及工时,反映了有关建筑形制、名称、结构构造及做工工艺十分丰富的信息。根据其载录数据,作推算并复原成图,结合实测成果,对该牌楼门各部构材名称、形制、做法,获得全面了解。最后,又在北京图书馆舆图组查获定陵牌楼门画样即设计图,验证实测与推算作图成果,则有很好吻合,说明了实测与利用销算黄册推算作图相结合研究方法的有效和可靠。



  定陵石雕牌楼门形制及基础、地面、石柱、木构、彩画、瓦作(屋面)、搭彩作等做法序列如后。为免繁冗,推算作图仅述成果,过程从略。



  1. 石雕牌坊门形制

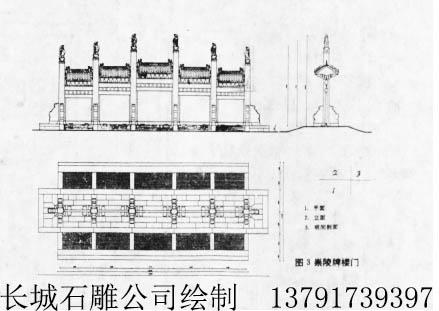

石雕牌楼门一座五间凡六柱五楼,柱皆出头,作冲天式。内明间面阔一丈六尺,二次间各面阔一丈四尺三寸五分,两稍伺各面阔一丈二尺七寸。台基面阔八丈六尺四寸,进深一丈六尺,台明高二尺,露明全用青白石安砌。台基四周以细澄浆城砖平砌为海漫,面阔十丈四寸,进深四丈六尺五寸,外边安牙子石,以育白石为之。

海漫外口散水,宽二尺四寸五分,周边立砌澄浆城砖为牙子,其余平慢。台基上分五间共立石柱六根,二中柱高二丈五尺八寸,二次柱高二丈四尺二寸,二边柱高二丈二尺八寸;柱顶各做蹲龙及须弥座,柱脚前后两面立哉鼓石,次柱外侧另各安一截鼓石。柱皆方形断面,靠门一侧出梓框。梓框上横陈木构门上槛、小额杭、摺柱、帘拢板、大额杭、平板仿,杭上安斗拱为三翘花头斗科,明间八攒,二次间各七攒,二稍间各六攒,上承衍、杭、橡望,两际施山花博缝板,成悬山顶。屋面究瓦,调脊,安吻兽狮马等,两山作排山勾滴,俱为捌样黄色琉璃瓦料。下架木门五槽,皆各二扇栅栏门,门扇侧傍石柱竖抱柱、槛框,合上下横贯石柱间的门槛构为门框。牌楼门木质构材俱作彩画油饰,制式及做法详后彩画作。



  2. 石雕牌坊基础做法。



  石雕牌楼门台基开挖基槽称为地脚刨抽,面阔九丈二尺,进深三丈八尺,均深(基槽平均深度)五寸。槽内先筑打衬平大夯俄黄土两步。尔后在柱顶、俄鼓石分位下,用破筑下长一丈二尺,大头径六寸,小头径四寸的柏木桩。每根桩下端,均砍尖后套以铁制桩帽,用三根长三寸的磨菇钉牢。桩上端并套有桩箍,以防筑下柏木桩时劈裂。台基其它分位,则筑长七尺,径三寸五分的柏木桩,因其差小,又称为柏木丁,共七干五百二十四根分布筑入地基。桩丁平均密度达每平方尺2. 2根,形成承载力极高的集群桩基础。柏木桩丁皆各筑留五寸高露于夯土面上,其间嵌布毛石,并以每斤白灰兑水二斤的比例拌制成所谓桃花浆,灌于毛石间隙,以防石子走错。这做法,称为山石掐当。



  山石掐当上,以白灰四成、黄土六成拌匀分层筑打为灰土基础,其中,以大夯破打法凡十三步,再上七步,则用小破打法。按例,小夯破灰土尚须使每步筑打纹理互相交错,成为所谓马连垛;每步打毕,还抽挖样土呈上御览,以检验质量,要求极为严格⑥.从近年清陵修缮开刨灰土看,其质地坚牢,竟非用钢钎无以凿开,不失为很好的基础做法。



  小夯灰土上,又有强度很高的豆渣石即花岗石基础。在牌楼门石柱下施豆渣石碟墩为基,每个各见方四尺六寸,用四块各长四尺六寸、宽二尺三寸、厚一尺四寸的条石分两层错缝成砌,缝间灌以白灰浆,按白灰四十斤、江米八勺、白矾一两二钱八分、兑水一百二十斤的比例拌制。



  此外,条石间尚嵌联以冈形生铁锭摔,称为生铁银锭,以求其牢。固。牌楼台基其它部位,则用条形豆渣石分四层砌筑为石构基础。底二层称底垫石,每层各厚一尺三寸,通面阔及进深尺寸较台基尺寸每边宽出五寸。其上第三层石基位在台基周边土衬内里,称为土衬背后,厚为八寸。再上一层,位在台基周边陡板以里,称为陡板背后,厚一尺二寸。这四层豆渣石基础,一如碟墩,用条石上下层错缝成砌,缝间灌浆并下生铁银锭。



  石雕牌楼门台基外海漫、散水以及蹼擦基础,因无过次荷重,处理较简。在大槽灰尘土基础上再筑大夯峨灰土,其中海慢并楼践移于位筑打三步,散水打两步;然后,漫砌旧样城砖,称为海漫背底,践嚓背底和散水背底。砌砖用白灰浆,按每斤白灰兑水三斤配比拌制。



3.地面做法地面做法可分为台基、践嚓、海漫、散水四部分。



  台基上,平铺石材为地面,称为海漫;周自上而下,施以阶条石、埋头(四角)、陡板、土衬;全用青白石加工成砌。海慢石与阶条石同厚为八寸,除四角各为见方三尺石板外,其条均作宽二尺长条石板漫砌,围抱各往之管脚顶即柱顶石和各门中槛石。在敛鼓石分位下的海慢石,尚落有鼓鼓槽。阶条石底面做有阴桦共二十二个,同埋头石、陡板石所做上阳1车卯合。埋头石见方二尺,连上下阳桦高一尺四寸,净高一尺二寸,上桦长一寸五分,下桦长半寸。陡板石为厚一尺二寸的石板,共十八块,每块各做上下阳摔一个,高度尺寸同埋头石。台基周边土衬石俱厚八寸,除四角为二尺六寸方形石板,其余用宽一尺五寸的长条形石板。其露出台基周边各三寸宽,是为土衬金边。土衬石上面还凿有阴桦以同陡板、埋头石之下阳桦卯合。



  台基各部青白石构材,均五面做细,底面做糙,凡露明部份,包括土衬石之金边,一律占斧扁光。安砌灌浆,同豆渣石基础所用白灰浆。



  台基南北两面做有连五马尾践嚓,施以践擦石,为厚七寸,宽一尺八寸五分至一尺二寸五分不等青白石石版,每块上面做细占斧,每面分四路横向铺砌并灌浆。践擦石按间分段,各段间及东西两端,对位于六根石柱,各按南北向安砌有青白石垂带。每根各长六尺三寸,宽一尺六寸,厚七寸。东西两端垂带下,施有青白石象眼,呈三角形条石,底边长三尺八寸,高一尺二寸,厚六寸。其下,又安砌有平头土衬,长六尺,宽一尺五五寸,厚一尺一寸,露明三寸为金边。两面践擦前,各有宽二尺五寸、厚一尺一寸,通长七丈二尺八寸的青白石如意石。



  如意石前又横砌一条长、厚同如意石,宽一尺的牙石。所有垂带石、象眼石、平头土衬、如意石及牙石露明部份,俱占斧扁光。其砌筑灌浆。同台基做法。



  台基周围海漫,全用细澄浆城砖顺南北向成路对缝铺砌。灰浆按每斤白灰兑水三斤拌制。



  对缝砌尚用及桐油、白面,平均每块砖用桐油白面各八钱。海漫四围,尚立砌细沮浆砖一路为砖牙子,砖牙子外,又用有一道宽一尺,厚一尺一寸的青白石牙石。



  海慢巡外散水,亦用细沮浆城砖铺砌,南北面顺南北向,东西两面顺东西向,分路成砌。



  其外周,则以细澄浆城砖立砌一路砖牙子。对缝灌浆,一如海漫做法。



  9. 石雕牌楼门石构做法

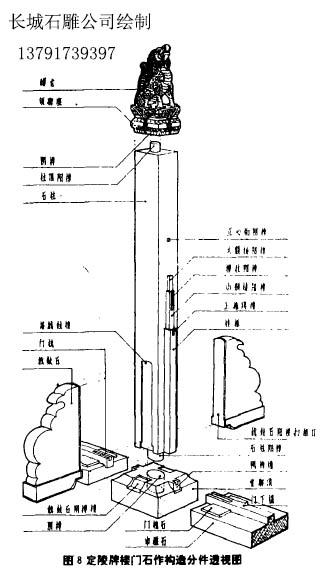

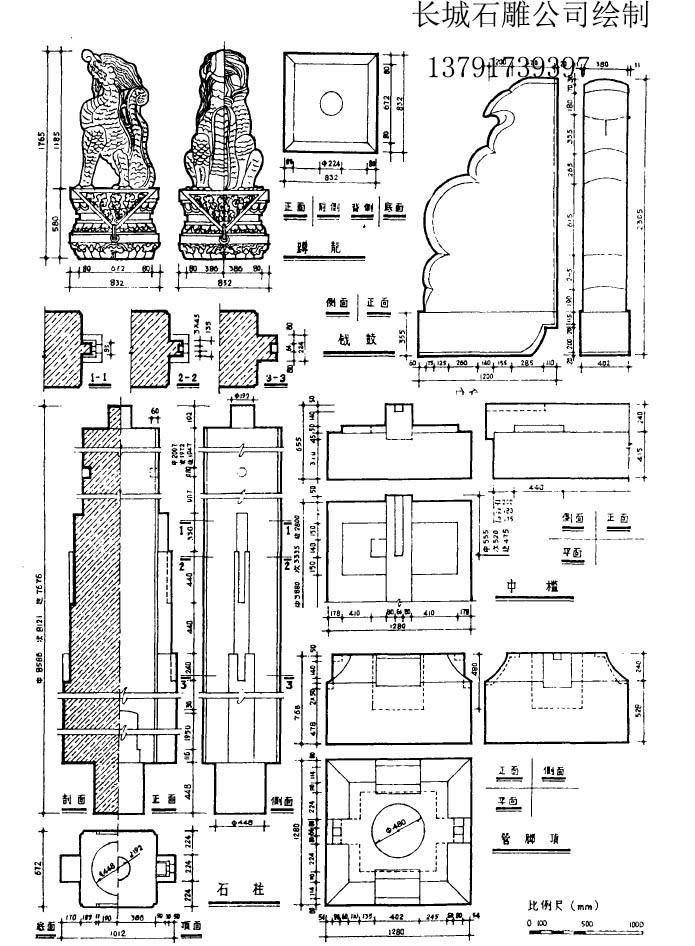

  石雕牌楼门石构部分,按构件分,有管脚顶、中槛、石柱、抱鼓石及蹲龙五种,全用青白石成做,露明部分除雕饰外,均占斧扁光。



  1、管脚顶。即柱础,安砌在豆渣石碟墩上,上立石柱。管脚顶共六个,底面各见方四尺,厚二尺四寸,露明于地面高八寸,四边作古镜呈凹孤向上收小,顶面正中央凿有深一尺五寸、圆径一尺五寸的阴桦,用以落入各石柱下端之阳摔。各管脚顶对位于俄鼓石安砌分位,均凿有浅槽谓之落俄鼓槽,各长九寸五分、宽一尺二寸、均深一寸。随门一侧,尚各出露明梓框分位长六寸、宽七寸;以及带槛—与中槛石凿为门下槛相联接的端头,各长三寸五分、宽七寸,高八寸,凿有立木构抱柱之阴摔槽。



  2、中槛。凡五块,安砌于六块管脚顶之间。



  俱宽四尺,厚二尺;明间长一丈二尺七寸,二次间各长一丈一尺,二稍间各长九尺三寸。各中槛石凿高出地面的门下槛,高八寸,宽七寸;两端皆采做门枕,南北两面各一,北面门枕中央均落海窝,收支承栅栏门下枢。此外,门槛两端,皆各落有安装栅栏门两边抱柱、门框及余塞板之阴桦槽,与管脚顶带槛相接。



  3、石柱。凡六根,对位竖立于管脚顶上。



  断面为矩形,靠门一侧皆出梓框,以及梓框上自下往上的上槛阴桦、小额杭阳桦,摺柱阳桦,帘笼板阴摔、大额仿和平板杭阳摔、正心析阴桦等,以与各门上架梁仿两端桦卯结合。石柱上下出圆柱形阳桦,下桦落入管脚项对位阴摔中,上桦则与柱项安装蹲龙须弥座下阴樟卯合。对位于俄鼓石各面,均凿浅槽为落俄鼓槽。此外,柱身四角通长做倒楞鸡子线,各宽一寸二分五厘。

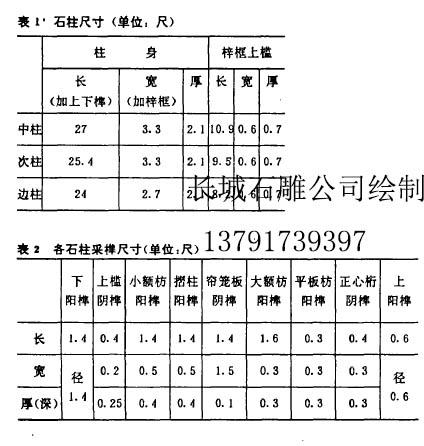

  4、各柱做法尺寸详下表:9)矶鼓石。凡十四块,各对位落于海漫石、管脚项及石柱落钱鼓槽内。中柱、次柱前后两面各一,边柱则除前后两面安设,又于各外侧面添安。各俄鼓石做法同,高七尺四寸,露明高七尺二寸,宽三尺七寸,厚一尺二寸,做园鼓子、起框线并做阳梗、打掐口。





  除管脚顶、中槛、石柱、俄鼓、及蹲龙五部份牌楼门石构材外,每扇栅栏门,简配置石栓架、石门鼓各一,皆六面做细、五面占斧扁光。石栓架各高一尺五寸,宽一尺三寸,厚七寸,打掐口。石门鼓各高九寸,宽九寸,厚七寸。实物皆已散失。



 5、抱鼓石。凡十四块,各对位落于海漫石、管脚项及石柱落俄鼓槽内。中柱、次柱前后两面各一,边柱则除前后两面安设,又于各外侧面添安。各俄鼓石做法同,高七尺四寸,露明高七尺二寸,宽三尺七寸,厚一尺二寸,做园鼓子、起框

线并做阳梗、打掐口。



 6、蹲龙。共六个,安于各石柱顶端,做法相同,各见方二尺三寸,通高五尺五寸。其中,上截做蹲龙,分头、角、牙、爪、腿、胯,刺鳞甲,撕发,叠落扁光,净高三尺六寸五分;下截采须弥座,采仿子、泉儿、束腰,高一尺三寸,座吓凿莲瓣巴达马高五寸五分。座底面中心做阴作长七寸,圆径七寸,与各石柱顶端阳榨相卯合。



  除管脚顶、中槛、石柱、俄鼓、及蹲龙五部份牌楼门石构材外,每扇栅栏门,简配置石性架、石门鼓各一,皆六面做细、五面占斧扁光。石柱架各高一尺五寸,宽一尺三寸,厚七寸,打掐口。



石门鼓各高九寸,宽九寸,厚七寸。实物皆已散失。希望各位石雕牌坊爱好者共同研究、互相学习。
